Сообщение VladimirVS » 09 окт 2015, 10:32

Материал подготовлен экспертами Испытательной лаборатории "УСЛУГИ-АВТО"Аттестат аккредитации RA.RU.21АК44

Процедура получения заключения
Расценки по экспертизе
Виды услуг
Оплата по квитанции

Пример монтажа "биксенона" + OFF ROAD тюнинг на MITSUBISHI PAJERO

Приложение 9 ТР ТС 018/2011
9. Замена (установка) устройств освещения и световой сигнализации или внесение изменений в их конструкцию, включая изменение класса источников света в фарах
Технические требования, которые должны быть выполнены при внесении изменений в конструкцию транспортного средства:
9.1. На устройства освещения и световой сигнализации, предназначенные для установки на транспортное средство, должно быть выдано сообщение об официальном утверждении по
Правилам ЕЭК ООН, применяемым в отношении устройств освещения и световой сигнализации и источников света в них или заключение аккредитованной испытательной лаборатории о соответствии указанным Правилам ЕЭК ООН.
9.2. При необходимости замены предусмотренного конструкцией транспортного средства источника света на источник света того же класса с иными фотометрическими характеристиками либо иного класса, такая замена может быть проведена только совместно со световым модулем, соответствующим заменяемому источнику света, либо фары в
сборе.
Не допускается установка нештатных световых модулей в случае, если освещающая поверхность рассеивателя в зоне прохождения пучка света нештатного светового модуля имеет оптические элементы, участвующие в формировании пучка света.
В случае изменения класса источника света необходимо заключение аккредитованной испытательной лаборатории о соответствии Правилам ЕЭК ООН, применяемым в отношении соответствующих типов фар и источников света, фотометрических параметров фары с замененными источниками света и световыми модулями.
9.3. В случае установки оптических элементов, предназначенных для коррекции светового пучка фар в целях приведения его в соответствие с требованиями настоящего технического регламента, подтверждение этого соответствия производится путем проверки фотометрических параметров фары согласно требованиям Правил ЕЭК ООН, применяемым в отношении данных фар.
9.4. При установке на транспортное средство не предусмотренных его конструкцией устройств освещения и световой сигнализации, а также изменении конструкции фар (изменении класса источника света в них) должны выполняться (с учетом категории транспортного средства) требования Правил ЕЭК ООН №№ 48, 53, 74, пункта 1 приложения № 3 к настоящему техническому регламенту.


Требования к осветительным приборам рабочего света:

Монтаж дополнительных источников рабочего света (фар-прожекторов, фар искателей) осуществляется с учетом соблюдения требований ГОСТ Р 41.26, т.е. при установке предъявляются требования по отсутствию травмоопасных выступов и минимальному радиусу закругления. Использование перечисленных светотехнических приборов осуществляется в соответствии с требованиями раздела 19.6 «Правила дорожного движения РФ» и вне дорог общего пользования. Фары рабочего света (фары-прожектора, фары-искатели) не являются внешними световыми приборами предназначенными для использования на дорогах общего пользования (не имеют соответствующей маркировки), в связи с чем требования п.3.2 приложения №8 ТР ТС 018/2011 на них не распространяются.
Использование фар рабочего света должно осуществляться в соответствии с Правилами дорожного движения и вне дорог общего пользования. Электрическую схему включения светотехнических приборов не предназначенных для использования на дорогах общего пользования необходимо выполнить таким образом, чтобы их включение было возможным только при заблокированном меж осевом дифференциале, либо при включении понижающей передачи.
Вложения

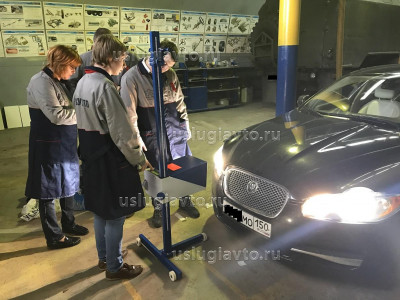

Измерение угла наклона и силы света фар.JPG
Измерение угла наклона и силы света фар
С уважением, Владимир
эксперт "УСЛУГИАВТО"
(926) 554-95-55
E-mail: 77@uslugiavto.ru
