Требования к удлинению колесной базы и увеличению массы РММ

Требования к удлинению колесной базы и увеличению массы РММ

Сообщение Пархоменко Юрий » 10 ноя 2015, 12:54

Материал подготовлен экспертами Испытательной лаборатории "УСЛУГИ-АВТО"Аттестат аккредитации RA.RU.21АК44

Пример оформления переоборудования полуприцепа SCHMITZ CARGOBULL S01 путем демонтажа бортов и удлинения рамы в средней части на 3430 мм.



1. Изменение колесной базы, заднего свеса, требования к надрамнику
В зависимости от конкретной ситуации может потребоваться расчет прочности рамы (кузова) или расчет эффективности тормозной системы транспортного средства.

2. Изменение разрешенной максимальной массы (РММ) в некоторых случаях возможно, если есть аналог с большей РММ.
например на КАМАЗах (см. письма)

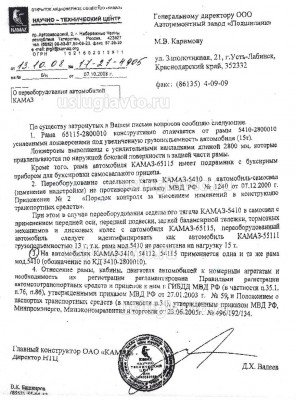

письмо КАМАЗа об изменении разрешенной максимальной массы (РММ)

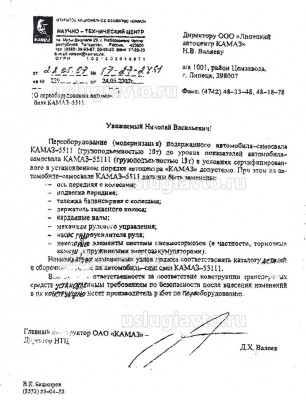

письмо КАМАЗа об изменении разрешенной максимальной массы



Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин":
Образец Заключения переоборудования в лимузин стр1.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 1

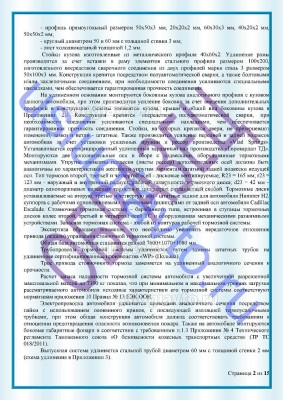

Образец Заключения переоборудования в лимузин стр2.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 2

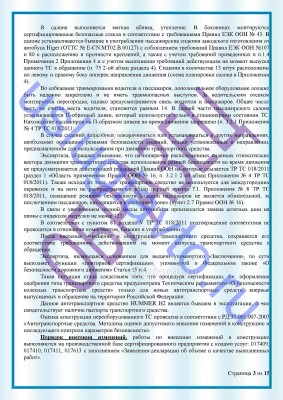

Образец Заключения переоборудования в лимузин стр3.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 3

Образец Заключения переоборудования в лимузин стр4.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 4

Образец Заключения переоборудования в лимузин стр5.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 5

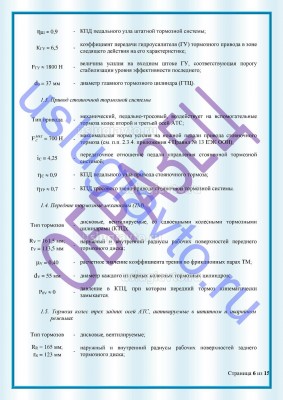

Образец Заключения переоборудования в лимузин стр6.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 6

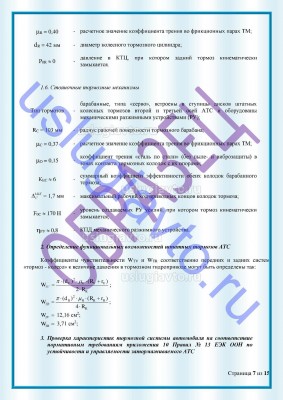

Образец Заключения переоборудования в лимузин стр7.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 7

Образец Заключения переоборудования в лимузин стр8.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 8

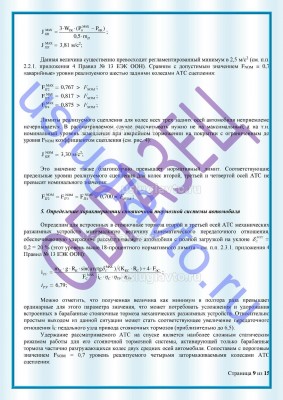

Образец Заключения переоборудования в лимузин стр9.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 9

Образец Заключения переоборудования в лимузин стр10.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 10

Образец Заключения переоборудования в лимузин стр11.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 11

Образец Заключения переоборудования в лимузин стр12.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 12

Образец Заключения переоборудования в лимузин стр13.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 13

Образец Заключения переоборудования в лимузин стр14.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 14

Образец Заключения переоборудования в лимузин стр15.jpg
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы, увеличение массы и установки дополнительных осей (4-х осный) "Лимузин" стр 15



Заключение лимузин Хаммер в 4-х осный УА-1 2016.pdf
Образец Заключение на переоборудование Hummer H2 путем удлинения колесной базы и установки дополнительных осей (4-х осный)
(1.63 Мб) Скачиваний: 1566
Аватара пользователя
Пархоменко Юрий
Услугиавто

Сообщения: 2413
Зарегистрирован: 20 апр 2009, 13:15
Откуда: Россия

Re: Требования к удлинению колесной базы и увеличению массы

Сообщение Anastasia » 06 сен 2018, 16:41

Об изменении колесной базы на авт. шасси КАМАЗ


Рассмотрев Ваше обращение, касающееся рекомендаций ПАО «КАМАЗ» по изменению колесной базы на автомобилях (шасси) КАМАЗ ЕВРО-4, указанные в руководстве по монтажу, выложенные на сайте http://www.kamaz.ru сообщаю, что планируется выход новой редакции руководства по монтажу для автомобилей (шасси) КАМАЗ ЕВРО-5, где будут учтены обновленные рекомендации по смещению колесной базы, т.е. перенос задней подвески с учетом переноса групп крепежных отверстий путем засверливания, как обязательное условие без применения ввариваемых вставок. Рисунок с вариантом разрезки лонжеронов рамы шасси/автомобиля с вваренной вставкой с усилителями будет исключен из руководства и данный вариант доработки рекомендоваться ПАО «КАМАЗ» впредь не будет. Довожу до сведения, что процедура введения со стороны заводов изготовителей спецтехники (ЗИСТ) допустимых конструктивных изменений в базовое шасси/автомобиля КАМАЗ по рекомендациям из руководства по монтажу, предусматривает обязательное оформление конструкторской документации в части доработок с последующим предоставлением его на ПАО «КАМАЗ» для согласования.



Письмо _17-14-3165 от 31.08.2018г.jpg
Об изменении колесной базы на авт. шасси КАМАЗ
Аватара пользователя
Anastasia
Услугиавто

Сообщения: 216
Зарегистрирован: 23 ноя 2016, 14:51
Откуда: Москва
