Перевозка опасных грузов (требования к конструкции)

FL; АТ; EXII; EXIII; MEMO

Перевозка опасных грузов (требования к конструкции)

Сообщение VladimirVS » 04 мар 2014, 12:26

Переоборудование в транспортное средство категории AT для перевозки опасных грузов (жидких нефтепродуктов) номер ООН 1202 (дизель).

Коды ООН для опасных грузов
Вложения
ТС AT для перевозки опасных грузов (жидких нефтепродуктов) номер ООН 1202 (дизель).pdf
(343.99 Кб) Скачиваний: 2520
ТС AT для перевозки опасных грузов (жидких нефтепродуктов) номер ООН 1202 (дизель).jpg
С уважением, Владимир
эксперт "УСЛУГИАВТО"
(926) 554-95-55
E-mail: 77@uslugiavto.ru
Пример оформления переоборудования
Аватара пользователя
VladimirVS
Услугиавто

Сообщения: 3770
Зарегистрирован: 24 апр 2009, 08:56

Re: Перевозка опасных грузов (требования к конструкции)

Сообщение VladimirVS » 04 мар 2014, 12:31

Переоборудование в транспортное средство категории FL для перевозки опасных грузов (жидких нефтепродуктов) номера ООН 1203 (бензин).
Вложения
ТС FL для перевозки опасных грузов (жидких нефтепродуктов) номера ООН 1203 (бензин).pdf
(360.58 Кб) Скачиваний: 1523
ТС FL для перевозки опасных грузов (жидких нефтепродуктов) номера ООН 1203 (бензин)_Страница_1.jpg
ТС FL для перевозки опасных грузов (жидких нефтепродуктов) номера ООН 1203 (бензин)_Страница_2.jpg
ТС FL для перевозки опасных грузов (жидких нефтепродуктов) номера ООН 1203 (бензин)_Страница_3.jpg
С уважением, Владимир
эксперт "УСЛУГИАВТО"
(926) 554-95-55
E-mail: 77@uslugiavto.ru
Пример оформления переоборудования
Аватара пользователя
VladimirVS
Услугиавто

Сообщения: 3770
Зарегистрирован: 24 апр 2009, 08:56

Re: Перевозка опасных грузов (требования к конструкции)

Сообщение VladimirVS » 04 мар 2014, 12:33

Переоборудование в транспортное средство категории EX/III (кроме групп совместимости J) для перевозки взрывчатых веществ
Вложения
ТС EX III (кроме групп совместимости J) для перевозки взрывчатых веществ.pdf
(364.55 Кб) Скачиваний: 1879
ТС EX III (кроме групп совместимости J) для перевозки взрывчатых веществ_Страница_1.jpg
ТС EX III (кроме групп совместимости J) для перевозки взрывчатых веществ_Страница_2.jpg
С уважением, Владимир
эксперт "УСЛУГИАВТО"
(926) 554-95-55
E-mail: 77@uslugiavto.ru
Пример оформления переоборудования
Аватара пользователя
VladimirVS
Услугиавто

Сообщения: 3770
Зарегистрирован: 24 апр 2009, 08:56

Re: Перевозка опасных грузов (требования к конструкции)

Сообщение Пархоменко Юрий » 13 фев 2015, 13:15

Временный порядок организации допуска транспортных средств EX/II, EX/III, FL, OX, AT, MEMU к перевозке опасных грузов по техническому регламенту Таможенного союза (ТР ТС 018/2011) по состоянию на январь 2015 г.
Циркулярное письмо ГУ ОБДД от 21.01.2015 г. № 13/5-у-228 "О допуске транспортных средств к перевозке опасных грузов"
Вложения
Временный порядок допуска к перевозке опасных грузов
Временный порядок допуска к перевозке опасных грузов
Временный порядок допуска к перевозке опасных грузов
Временный порядок допуска к перевозке опасных грузов
Временный порядок допуска к перевозке опасных грузов
Аватара пользователя
Пархоменко Юрий
Услугиавто

Сообщения: 2195
Зарегистрирован: 20 апр 2009, 13:15
Откуда: Россия

Re: Перевозка опасных грузов (требования к конструкции)

Сообщение Пархоменко Юрий » 14 фев 2016, 13:12

Рекомендации ООН по перевозке опасных грузов автомобильным транспортом (ДОПОГ/ADR)

Коды ООН в зависимости от вида опасного груза

Рекомендации ООН по перевозке ОГ.jpg
Типовые правила перевозки опасных грузов (РФ присоединилась в феврале 1994 года)

Требования ДОПОГ не применяются:
ДОПОГ не применяется.jpg
Схема исключений на которые ДОПОГ не распространяется

Упрощенный режим перевозки опасных грузов в зависимости от предельного количества в одной транспортной единицы, при которых не требуется:
- размещения информационных табло и маркировки транспортных средств;
- письменных инструкций;
- допущения (сертификата) транспортного средства;
- допущения водителя к перевозке;
- дополнительного оборудования транспортного средства;
- специальной конструкции транспортных средств,
Упрощенный режим перевозки ОГ.jpg
Упрощенный режим перевозки опасных грузов автомобильным транспортом

Ограниченное количество:
ДЕЙСТВИЯ ПРАВИЛ ПЕРЕВОЗКИ ОПАСНЫХ ГРУЗОВ АВТОМОБИЛЬНЫМ ТРАНСПОРТОМ № 73 НЕ РАСПРОСТРАНЯЮТСЯ НА ПЕРЕВОЗКИ ОГРАНИЧЕННОГО КОЛИЧЕСТВА ОПАСНЫХ ВЕЩЕСТВ НА ОДНОМ ТРАНСПОРТНОМ СРЕДСТВЕ, ПЕРЕВОЗКУ КОТОРЫХ МОЖНО СЧИТАТЬ КАК ПЕРЕВОЗКУ НЕ ОПАСНОГО ГРУЗА (1.2)
Разрешается:
- НЕОГРАНИЧЕННАЯ МАССА ГРУЗА В ТРАНСПОРТНОМ СРЕДСТВЕ;
- ОТСУТСТВИЕ КВАЛИФИКАЦИОННЫХ ДОКУМЕНТОВ ТРАНСПОРТНОГО СРЕДСТВА И ВОДИТЕЛЯ;
- ОТСУТСТВИЕ МАРКИРОВКИ ТРАНСПОРТНОГО СРЕДСТВА.
Исключения, связанные с характером транспортной операции:
Разрешается:
- ОТСУТСТВИЕ КВАЛИФИКАЦИОННЫХ ДОКУМЕНТОВ ТРАНСПОРТНОГО СРЕДСТВА И ВОДИТЕЛЯ;
- ОТСУТСТВИЕ МАРКИРОВКИ ТРАНСПОРТНОГО СРЕДСТВА;
- ОТСУТСТВИЕ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ ТРАНСПОРТНОГО СРЕДСТВА.
ДОПОГ не распространяется.jpg
Допог не распространяется

Правила обозначения типа тары и упаковки с опасным грузом, требования к маркировке (часть 6 ДОПОГ)
маркировка упаковки опасных грузов.jpg
Правила обозначения упаковок с опасным грузом

Примеры упаковок опасных грузов:
Тара:
- Барабаны и бочки; тара легкая металлическая; канистры; ящики; мешки; составная тара; комбинированная тара.
Контейнер средней грузоподъемности (КСГМГ/IBC):
- Мягкий разгружаемый самотеком; жесткий разгружаемый самотеком; жесткий разгружаемый под давлением; для жидкостей.
Сосуды под давлением:
- Барабан под давлением; баллон; трубка; связка баллонов; аэрозольный распылитель; газовый баллончик; криогенный сосуд.
примеры упаковок опасных грузов.jpg
Примеры опасных грузов в упаковках

Образцы знаков опасности в зависимости от типа опасного груза:
1. Взрывчатые вещества
2. Газы
3. Легковоспламеняющиеся жидкости
4. Легковоспламеняющиеся твердые вещества
5. Окисляющие вещества
6. Токсичные вещества
7. Радиоактивные материалы
8. Коррозионные вещества
9. Прочие опасные вещества
Обозначения опасных грузов.jpg
Виды обозначений опасных грузов в зависимости от класса

Маркировка транспортных средств для перевозки ОГ
как маркируются ТС для опасных грузов.jpg
Правила маркировки транспортных средств для перевозки опасных грузов

Обозначения ТС в зависимости от типа и загрузочного пространства:
Примеры обозначения ТС для опасных грузов.jpg
Примеры обозначения ТС для перевозки ОГ
Аватара пользователя
Пархоменко Юрий
Услугиавто

Сообщения: 2195
Зарегистрирован: 20 апр 2009, 13:15
Откуда: Россия

Re: Перевозка опасных грузов (требования к конструкции)

Сообщение Пархоменко Юрий » 14 фев 2016, 17:05

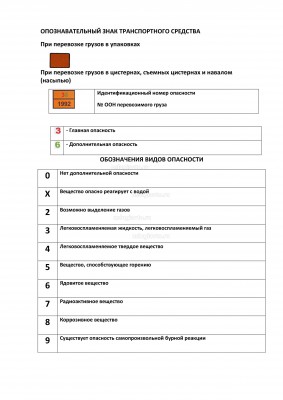

Опознавательный знак транспортного средства для перевозки опасного груза
Опозновательный знак ТС.jpg
идентификация класса опасного груза в зависимости от вида опасности

Требования к оборудованию и конструкции ТС:
При переходе с требований правил перевозки опасных грузов автомобильным транспортом (ППОГАТ) на ДОПОГ кардинально меняются требования к конструкции и дополнительному оборудованию транспортных средств. Из конструкции транспортных средств исчезает защита бензобака, исчезают требования в отношении выхлопной трубы и наличия заземляющей цепочки. Следует помнить, что допущение к перевозке транспортного средства требуется только в случаях перевозки упакованных опасных грузов 1 класса, перевозок в смесительно-зарядных машинах (MEMU)и перевозок опасных грузов в цистернах емкостью более 3 Следует помнить, что большинство номеров ООН может перевозиться на обыкновенных грузовых ТС. Тем не менее, требование в отношении стационарного проблескового маячка остается, поскольку оно прописано в Правилах дорожного движения.
Из дополнительного оборудования исчезает мешок с песком, кошма, а переносные проблесковые маячки разрешается заменить либо на два знака аварийной остановки, либо на два светоотражающих конуса. Появляется кое-что новое, - обязательное требования в отношении наличия светоотражающего жилета и противогаза при перевозках токсичных веществ.
Список дополнительного оборудования и средств индивидуальной защиты приведен в разделе 8.1.5 ДОПОГ.

На транспортной единице должно перевозиться следующее снаряжение:

– для каждого транспортного средства – противооткатный башмак, размер которого должен соответствовать максимальной массе транспортного средства и диаметру колес;
– два предупреждающих знака с собственной опорой;
– жидкость для промывания глаз (Не требуется в случае знаков опасности 1, 1.4, 1.5, 1.6, 2.1, 2.2 и 2.3.); и для каждого члена экипажа транспортного средства
– аварийный жилет (например, жилет, описанный в стандарте EN 471);
– переносной осветительный прибор, соответствующий требованиям раздела 8.3.4;
– пара защитных перчаток; и
– средство защиты глаз (например, защитные очки).
Дополнительное снаряжение, требуемое для некоторых классов:
– маска для аварийного покидания транспортного средства (Например, маска для аварийного покидания транспортного средства с комбинированным фильтром для газа и пыли типа A1B1E1K1-P1 или A2B2E2K2-P2, аналогичная маске, описанной в стандарте EN 141) для каждого члена экипажа транспортного средства, которая должна перевозиться на транспортном средстве в случае знаков опасности 2.3 или 6.1;
– лопата (Требуется только в случае твердых веществ и жидкостей со знаками опасности № 3, 4.1, 4.3, 8 или 9.);
– дренажная ловушка;
– сборный контейнер.

Дополнительным оборудованием транспортного средства являются также огнетушители. Огнетушители должны быть пригодны для тушения пожаров классов А, В и С.При перевозках в параметрах предельного количества (1.1.3.6 ДОПОГ) транспортное средство оборудуется одним огнетушителем емкостью в 2 кг порошка. При превышении величин, указанных в разделе 1.1.3.6 ДОПОГ емкость огнетушителя зависит от полной массы транспортного средства:
- для транспортных единиц максимально допустимой массой более 7,5 т необходимы один или более переносных огнетушителя минимальная совокупная емкость которых составляет 12 кг сухого порошка (или эквивалентное количество любого другого подходящего огнетушащего состава) и по крайней мере один из которых имеет минимальную емкость 6кг;
- для транспортных единиц максимально допустимой массой более 3,5 т, один или более переносных огнетушителя минимальная совокупная емкость которых составляет 8 кг сухого порошка (или эквивалентное количество любого другого подходящего огнетушащего состава) и по крайней мере один из которых имеет минимальную емкость 6 кг;
- для транспортных единиц максимально допустимой массой до 3,5 т один или более переносных огнетушителя минимальная совокупная емкость которых составляет 4 кг сухого порошка (или эквивалентное количество любого другого подходящего огнетушащего состава);

Огнетушители должны быть оборудованы пломбой, соответствовать стандарту, признанному компетентным органом, и надпись, указывающую дату следующей проверки, а также нормальные показания манометра.
При выборе маски для аварийного покидания транспортного средства крайне важно учитывать соответствие фильтра свойствам перевозимого вещества (обычно фильтры имеют специфическую цветовую маркировку).

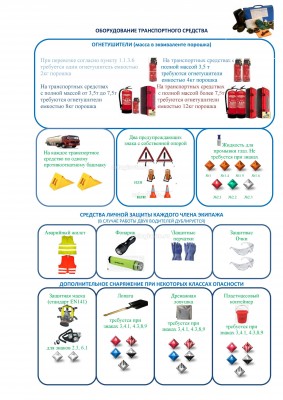

Необходимое оборудования ТС для опасных грузов.jpg
оборудование ТС для перевозки опасных грузов автомобильным транспортом

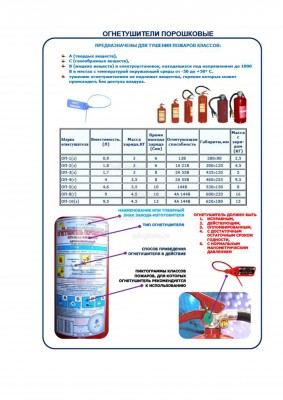

Типы порошковых ОТ
типы огнетушителей для перевозки опасных грузов.jpg
типы порошковых огнетушителей

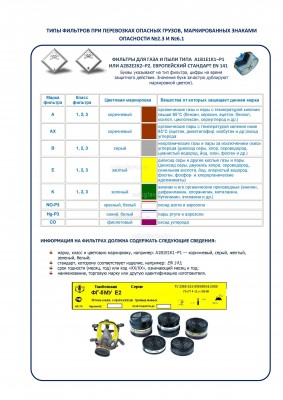

Типы фильтров для газа и пыли промаркированные в зависимости от вида перевозимого ОГ
типы фильтров для газа и пыли.jpg
типы фильтров используемых для перевозки опасных грузов АТ

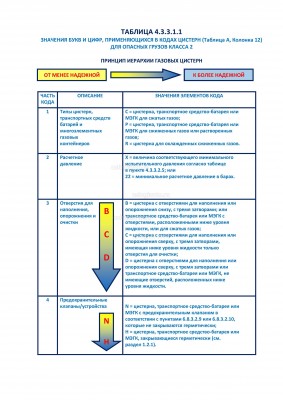

Коды цистерн для опасных грузов (газов) в зависимости от их характеристик
иерархия газовых цистерн.jpg
Иерархия газовых цистерн

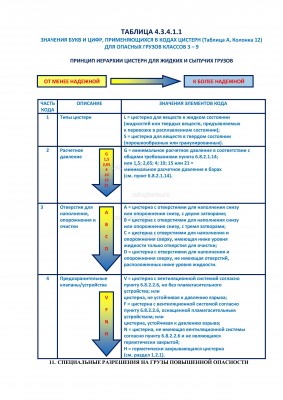

Иерархия цистерн для жидких и сыпучих грузов
иерархия жидких и сыпучих грузов.jpg
ЦИСТЕРНЫ ДЛЯ ЖИДКИХ И СЫПУЧИХ ГРУЗОВ

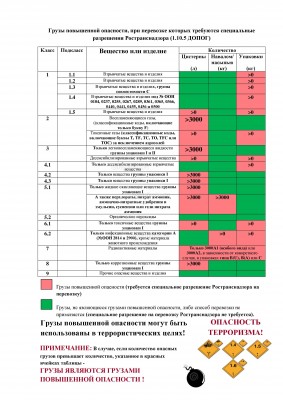

Классификация грузов повышенной опасности, требующих специального разрешения Ространснадзора
(пункт 2 Приказа Минтранса РФ от 4 июля 2011 г. N 179 "Об утверждении Порядка выдачи специального разрешения на движение по автомобильным дорогам транспортного средства, осуществляющего перевозку опасных грузов")
грузы повышенной опасности - треб. специальное разрешение.jpg
таблица грузов повышенной опасности

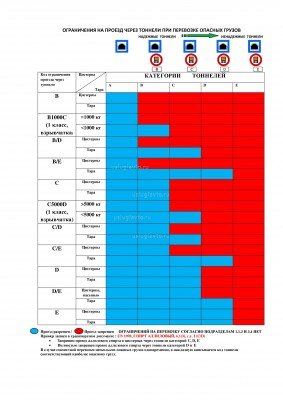

Ограничения на проезд через тоннели в зависимости от категории тоннелей и класса ОГ
ограничения на проезд через тоннели.jpg
таблица ограничений на проезд транспорта через тоннели
Аватара пользователя
Пархоменко Юрий
Услугиавто

Сообщения: 2195
Зарегистрирован: 20 апр 2009, 13:15
Откуда: Россия

Re: Перевозка опасных грузов (требования к конструкции)

Сообщение Пархоменко Юрий » 25 мар 2016, 22:58

Пособие по осуществлению контроля за соблюдением требований к конструкции транспортных средств для перевозки опасных грузов 2015 год (ДОПОГ и Технический регламент Таможенного союза), скачать.
(подготовлено в соответствии с указанием ГУ ГИБДД от 24 февраля 2011 г. № 13/2-45)

Примечание:
В соответствии с положениями ДОПОГ максимальное общее количество грузов (топлива), которое может перевозиться на одной транспортной единице (механическое транспортное средство с прицепом или без него) на перевозку которого не распространяются требования «Правил перевозки опасных грузов автомобильным транспортом» составляет:

- пропан, классификационный код 2F (ООН 1978) – 333 единицы (6 баллонов вместимостью 50 л по ГОСТ 15860-84);
- метан, классификационный код 1F (ООН 1971) – 333 единицы (6 баллонов вместимостью 50 л
*);
- кислород сжатый (ООН 1072) – 300 кг брутто (4 баллона вместимостью 40 л по ГОСТ 949-73);
- бензин моторный (ООН 1203) – 333 л;
- дизельное топливо (ООН 1202) – 1000 л.


для жидкостей - общее кол-во в литрах,
* для сжатых газов - номинальная вместимость сосуда по воде в литрах
"Номинальная вместимость сосуда" означает номинальный объем содержащегося в сосуде опасного вещества, выраженный в литрах. В случае баллонов для сжатого газа номинальной вместимостью баллона является его вместимость по воде. - определение из ДОПОГ.

Основания:
Номинальная вместимость сосуда пересомтр ДОПОГ 2013-17 r.pdf

Европейская экономическая комиссия Комитет по внутреннему транспорту Рабочая группа по перевозкам опасных грузов Совместное совещание Комиссии экспертов МПОГ и Рабочей группы по перевозкам опасных грузов Берн, 18−22 марта 2013 года Пункт 5 b) предварительной повестки дня Предложения о внесении поправок в МПОГ/ДОПОГ/ВОПОГ: новые предложения
Определение номинальной вместимости сосуда
10. Изменить последний подпункт пункта 1.1.3.6.3, начинающийся с тире, следующим образом:
"− для жидкостей − общее количество опасных грузов в соответствии с пунктом 5.4.1.1.1 f);
− для сжиженных газов − номинальную вместимость сосуда (см. определение в разделе 1.2.1) в литрах".
В разделе 1.2.1 в определении термина "номинальная вместимость сосуда" исключить слова "означает номинальный объем содержащегося в сосуде опасного вещества, выраженный в литрах".
Аватара пользователя
Пархоменко Юрий
Услугиавто

Сообщения: 2195
Зарегистрирован: 20 апр 2009, 13:15
Откуда: Россия

Re: Перевозка опасных грузов (требования к конструкции)

Сообщение Mikhail_Auto » 12 дек 2017, 11:05

Примеры дооборудования для перевозки опасных грузов:

Прицеп-цистерна СЗАП-8357 для перевозки опасного груза категории FL и АТ
Прицеп опасные грузы (1).JPG
Прицеп-цистерна для перевозки опасного груза


МАЗ-630305 дооборудован для перевозки FL и АТ
МАЗ-630305 дооборудован для перевозки FL и АТ


МАЗ-856102 для перевозки опасных грузов FL и АТ
МАЗ-856102- (101OP) дооборудуется ДОПОГ (FL и АТ) (2).PNG
МАЗ-856102 для перевозки опасных грузов FL и АТ


Цистерна АЦВ дооборудована для перевозки опасного груза категории FL и АТ
ЦИСТЕРНА АЦВ КАМАЗ для FL и АТ 4.JPG
Цистерна АЦВ дооборудована для перевозки опасного груза категории FL и АТ
С уважением, Михаил
эксперт "УСЛУГИАВТО"
(495) 740-38-92
E-mail: 77@uslugiavto.ru
Mikhail_Auto
Услугиавто

Сообщения: 237
Зарегистрирован: 10 фев 2017, 13:56
